中央空调风口的设置原则你知道吗？

发布时间：2022-03-14     浏览次数： 次



       在室内设计协调中常遇到的问题是机电专业的空调风口、灯具、管线等与室内空间和吊顶形式相矛盾的问题。而空调风口与吊顶的矛盾则涉及到室内设计“形”的效果和空调“舒适度”的权衡，形的创造是室内设计的一项重要任务。所以，在室内设计标准要求较高的场合，尽量满足室内设计对“形”的要求，但是我们也不能放松对空调效果的功能性的基本要求。

一、空调风口形式

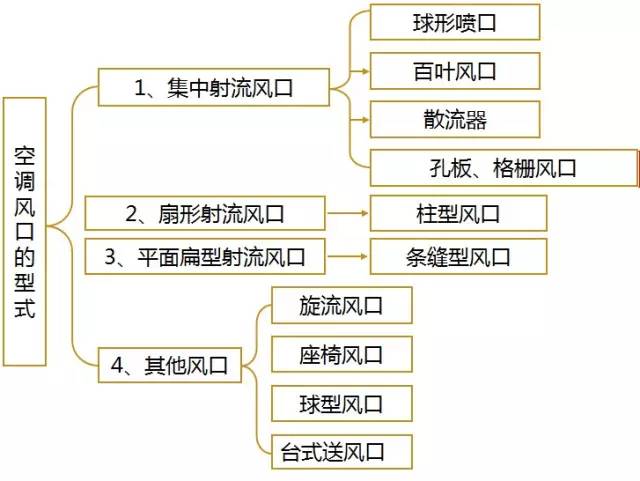

空调风口的型式

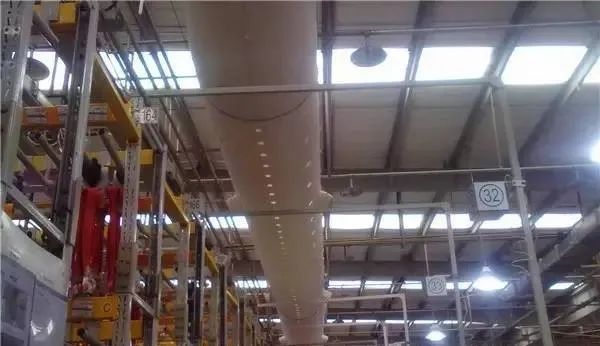

  1、管道式布风口

       管道式布风口是集送风管道、静压箱、保温材料、风口和风阀等功能为一体的气流分布装置。适用于用于轻钢结构建筑、旧建筑改造、餐厅、游泳馆、体育馆、展厅等高大空间及改造项目。有FabFlow织物气流、NozzFlow喷口气流、PerfoFlow多孔气流、MeshFlow网条气流、SonicFlow排孔气流、OriFlow大孔气流7种送风模式。

（1）管道式布风口FabFlow织物气流出风：空气从可渗透织物表面渗透出来。空气由热动力驱动，可以避免送风区域产生风感，从而带来高水准的舒适感。

（2）管道式布风口NozzFlow喷口气流出风：将空气通过管道上一排或几排喷口喷射出来，形成具有非常稳定的方向性的气流。喷口沿整个管长均匀分布空气，确保高水准舒适度。

（3）管道式布风口PerfoFlow多孔气流出风： 空气从管道圆周表面上分散着的众多的小孔中流出，从而使得出口风速较低。

（4）管道式布风口MeshFlow网条气流出风：空气沿管道长度方向上的网条送出来。经过网条后增加了速度的气流会产生脉动涡流现象，既掷送空气又将其同室内空气混合。

（5）管道式布风口SonicFlow排孔气流出风：空气通过织物上的小孔分布出来，它们沿长度方向排列成几排，气流由静压控制并决定空气从管内吹出的速度。

（6）管道式布风口OriFlow大孔气流出风：空气通过织物上的大孔吹出来，适用于大风量的远程送风。

（7）管道式布风口JetFlow射流气流出风：FAERY法瑞管道式布风口有的JetFlow射流喷嘴，根据射程要求可以决定喷嘴的大小，为高大空间提供长达71米的远程送风。

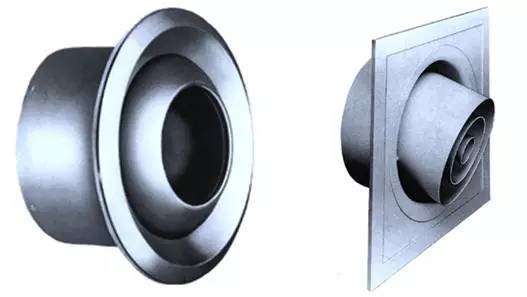

2、球形喷口

用于自由射流，高大空间集中送风 （商业中庭、机场）。根据工作区长度与落差来选取球形喷口

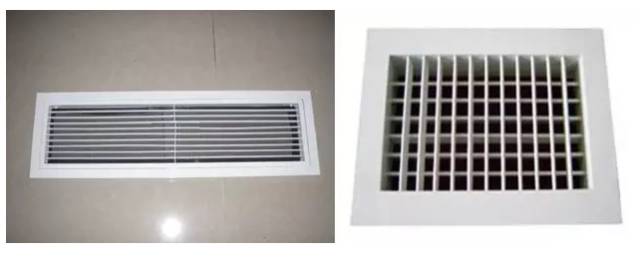

3、百叶风口

   单层：百叶调角度，一般空调 常用

   双层：对开叶片调风量，两层百叶调角度

适用：有导向功能的送风要求。民用空调系统常用。

（1）活动双层百叶送风口 ：可与风机盘管配套，或者用于集中式空调系统。风口的叶片可在0-90度的范围内任意调节，从而得到不同的送风距离和扩散角配合对开多叶调节阀，可以调节风量。风口的叶片可在0-90度的范围内任意调节，从而得到不同的送风距离和扩散角。

（2）固定百叶侧壁格栅风口

（3）可开百叶侧壁格栅风口

整个风口呈活门形式，活门与边框间开关自如，有利于安装和与过滤器的配套使用，常用于客房及带过滤的回风系统。

（4）固定叶片斜百叶式送风口：叶片固定，倾斜角24度。可作为送风口或回风口。有单向和双向斜送风（地铁）。

（5）自垂百叶风口：用于有正压的空调房间的自动排气。百叶依靠自重自然下垂，隔绝室内外的空气交换，当室内气压高于室外时，气流将百叶吹开，排气，反之，则闭合

（6）遮光百叶风口：用于暗室通风

4、散流器（celling diffusers)

     盘式：平送  适用：吊顶送风

  送吸式：上送上回

  直片式：上送或平送

  流线型：下送

（1）方矩形散流器：气流形式为贴附（平送）型

（2）圆形散流器：一般用于冷暖送风。吹出气流贴附型。结构多为多层锥面型。室内诱导气流量大，出风气流速度和温度衰减快。

（3）格栅风口（Grille)：垂直送风，侧送，上送，一般空调工程。

（4）条缝风口

    条缝隔栅风口：适用：内区吊顶，周边吊顶，窗台，地板，上侧送

（5）旋流风口：出风是旋转射流，诱导比大，速度衰减大，可用于大风量、大温差送风，安装在天花板上或顶棚上。适用于下送风。分为

顶送冷风散流型， 顶送热风贴附型。

（6）送风孔板：送风速度3m/s以上全面孔板，送风温差大于等于3℃，出现平行流，适于超静音空调要求。小风速、衰减好，舒适度高。送风均匀，速度衰减快。

二、空气气流组织的基本概念

   1、送风射流：空气从孔口吹出，在空间形成一股气流称为送风射流。

研究内容：在一定的出风口面积、形式和出风速度条件下，研究气流速度和温度的沿程变化。

目的：根据射流规律，合理布置送风口的数量和位置，保证人活动区或者某个特定区域内的空气的温度、速度、洁净度等参数满足要求。

   2、回风汇流：在室内的气流流场中，回风口汇流的影响范围很小，影响室内气流运动规律和室内空气参数分布的主要因素是送风射流。根据汇流规律，合理布置回风口的数量和位置，使其与送风口相配合，以保证室内气流的均匀性和稳定性，不出现“死角或短路”现象。因此合理选择送风口的形式和数量、以及布置位置具有重要意义。

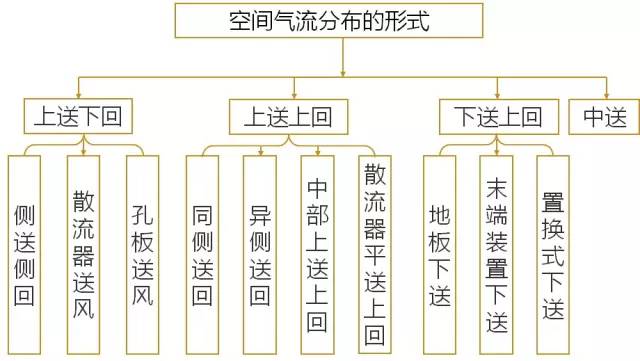

三、空间气流分布的形式

（一）上送下回气流分布

（a）侧送侧回

（b）散流器送风

（c）孔板送风

（1）上侧送风

特点：工作区为回流区、侧送贴附射流宜贴附吊顶以便延长射流距离。适用跨度有限，高度不太低的空间，如客房、办公室。常用百叶风口

（2）散流器吊顶送风

特点：工作区为回流区，回风可下可上。散流器平送，均能形成贴附射流，对室内高度较低的空调区，既能满足使用要求，又比较美观。常用风口：方/圆形散流器（贴附型）

（3）喷口送风

特点：通常同侧回风，人活动区区在回流区。喷口出流速度高，气流射程长，与室内空气强烈掺混，能在室内形成较大的回流区，达到布置少量风口即可满足气流均布的要求。适用于高大空间，如影剧院、体育场馆

（二）上送上回

   （a）单侧上送上回

   （b）异侧上送上回

   （c）散流器上送上回

（三）下送上回

   （a）地板下送

   （b）末端装置下送

   （c）置换通风下送上回

（四）中送：可采用上下回风或下回（不管上部空间）。适用于高大空间，如高大中庭、高大厂房

   （a）双侧中部送风、双侧下部回风

   （b）中部送风、下部回风、顶部排风

（五）回风口和回风形式

       回风口布置原则：宜布置在回流区，位置、形状影响不大。不应布置在射流区，防止短路 ，有集中负荷处要尽量把回风口布置在负荷处。

       回风组织形式：走廊回风，管道回风，吊顶回风（不建议，把吊顶内灰尘带进空调送风系统影响室内空气品质）。
